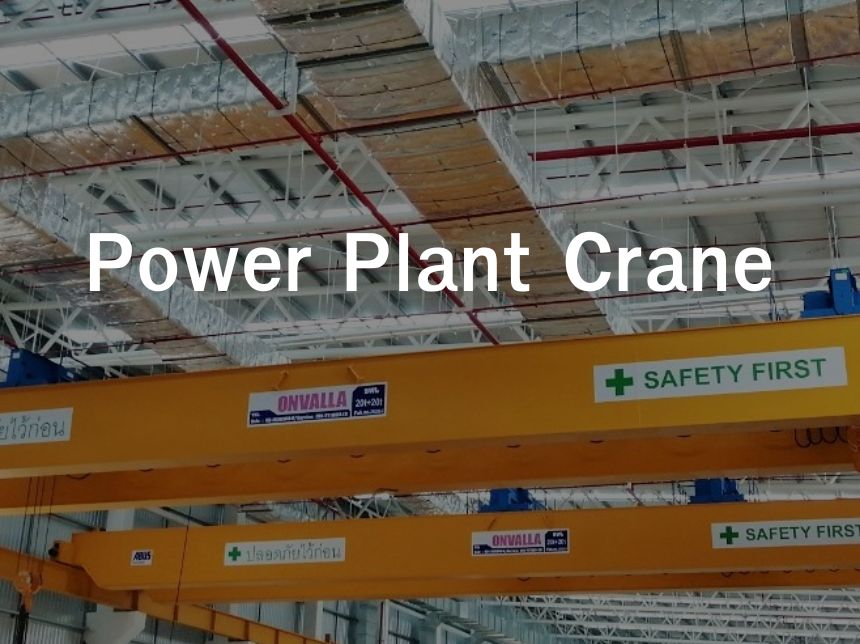

เครน Power Plant ต้องมีมาตรฐานอะไรบ้าง?

เครนสำหรับโรงงานพลังงาน (Power Plant Crane) ต้องผ่านมาตรฐานระดับสูงกว่าเครนทั่วไป ได้แก่ Duty Class M7-M8 ตามมาตรฐาน FEM 1.001 ระบบ Fail-Safe Double Brake ทนความร้อนสูง มอเตอร์ Class F/H Third-Party Certification (TÜV/BV) เอกสาร Design Certificate และ Commissioning Test ครบถ้วน รวมถึงการตรวจสอบประจำปีโดยวิศวกรอิสระ



ทำไมเครน Power Plant ถึงต้องมีมาตรฐานพิเศษ?

โรงงานพลังงานมีลักษณะเฉพาะที่ทำให้เครนต้องออกแบบพิเศษกว่าโรงงานอุตสาหกรรมทั่วไป:

  1. งานยกที่หนักและซับซ้อนมาก การยก Turbine ขนาดใหญ่ Generator, Transformer หนักหลายร้อยตัน ในพื้นที่ที่มีข้อจำกัด ไม่อนุญาตให้เกิดข้อผิดพลาดแม้แต่ครั้งเดียว
  2. สภาพแวดล้อมสุดขีด
  • อุณหภูมิบริเวณ Turbine Hall สูงถึง 50-80°C
  • ไอน้ำและความชื้นสูงบริเวณ Boiler
  • ฝุ่นถ่านหิน, เถ้า, สารเคมี
  • การสั่นสะเทือนจากเครื่องจักรหลัก
  1. Criticality สูงมาก เครนในโรงไฟฟ้าใช้สำหรับงาน Planned Maintenance ของ Turbine และ Generator ซึ่งเกิดขึ้นทุก 2-5 ปีต่อครั้ง เครนต้องทำงานได้สมบูรณ์ 100% ทุกครั้ง
  2. ข้อกำหนดทางกฎหมายและสัญญา โรงไฟฟ้าขนาดใหญ่มักผูกพันกับมาตรฐานสากลในสัญญาก่อสร้าง เครนต้องผ่านการรับรองจากหน่วยงานอิสระ

มาตรฐานหลักที่เครน Power Plant ต้องปฏิบัติตาม

  1. FEM 1.001 — Duty Class M7 หรือ M8

FEM (Fédération Européenne de la Manutention) กำหนด Duty Class โดยพิจารณาจากสองปัจจัย:

  • Spectrum Class: ความหนักของน้ำหนักที่ยกสัมพัทธ์กับ SWL (S0-S4)
  • Utilization Class: จำนวนรอบการใช้งานตลอดอายุการใช้งาน (U0-U9)



Duty Classการใช้งานที่เหมาะสม
M3-M4งานเบา เช่น ซ่อมบำรุงทั่วไป
M5-M6โรงงานอุตสาหกรรมทั่วไป
M7Power Plant, Steel Mill, Shipyard
M8งานหนักที่สุด, ต่อเนื่องตลอดเวลา



Power Plant Crane ต้องอยู่ที่ M7 ขึ้นไปเสมอ

  1. CMAA (Crane Manufacturers Association of America) Class D-F

สำหรับโครงการที่ใช้มาตรฐานสหรัฐ:

  • Class D (Heavy Duty): คล้าย FEM M6-M7
  • Class E (Severe Service): คล้าย FEM M7-M8
  • Class F (Continuous Severe Service): สำหรับงานหนักที่สุด
  1. IEC 60034 — Motor Standards (มาตรฐานมอเตอร์)

มอเตอร์ในเครน Power Plant ต้องเป็น:

  • Class F Insulation ทนอุณหภูมิสูงสุด 155°C
  • Class H Insulation ทนอุณหภูมิสูงสุด 180°C (สำหรับพื้นที่ร้อนจัด)
  • IP55 หรือสูงกว่า กันน้ำและฝุ่น
  • สำหรับพื้นที่ระเบิด: ATEX Certified
  1. EN 13001 / ISO 4301 — Crane Design (มาตรฐานการออกแบบ)

การออกแบบโครงสร้างเครนต้องคำนวณ:

  • Fatigue Life: ความล้าของโครงสร้างตลอดอายุการใช้งาน
  • Dynamic Load Factor: แรงกระชากขณะยกและหยุด
  • Wind Load (กลางแจ้ง): สำหรับเครนในพื้นที่เปิด
  • Seismic Resistance: สำหรับพื้นที่เสี่ยงแผ่นดินไหว (กรณีเฉพาะ)

ระบบ Brake ที่ต้องมีใน Power Plant Crane

ข้อกำหนด Double Brake System

เครน Power Plant จำเป็นต้องมี Brake 2 ระบบแยกอิสระ:

Primary Brake (Commercial Brake)

  • ทำงานทุกครั้งที่หยุดยก (Normally-on)
  • Electromagnetic type หรือ Hydraulic type
  • ต้องรับ 100% ของน้ำหนักพิกัด

Secondary Brake (Safety Brake)

  • ทำงานอัตโนมัติเมื่อ Primary Brake บกพร่อง
  • หรือเมื่อความเร็วเกินค่าที่กำหนด (Overspeed)
  • ต้องรับ 100% ของน้ำหนักพิกัด เช่นกัน

Brake Test Requirement:

  • ทดสอบ 100% Load (ทุกปี)
  • ทดสอบ 125% Load (ก่อน Commissioning และหลัง Major Overhaul)
  • บันทึก Brake Torque และเวลาหยุดทุกครั้ง

การตรวจสอบและรับรอง (Inspection & Certification)

ขั้นตอนการรับรองมาตรฐาน Power Plant Crane:

  1. Design Review (ก่อนผลิต)
  • เสนอ Design Calculation, Drawing ให้ Third Party ตรวจสอบ
  • ออก Design Certificate จาก TÜV, Lloyd’s, Bureau Veritas หรือ DNV
  1. Factory Acceptance Test (FAT)
  • ทดสอบที่โรงงานผู้ผลิตก่อนส่งมอบ
  • ทดสอบ No-load, 100% Load, 125% Load
  • ตรวจสอบ Dimension, Clearance, Electrical System
  1. Site Acceptance Test (SAT)
  • ทดสอบที่หน้างานหลังติดตั้งเสร็จ
  • Load Test 100% และ 125%
  • ทดสอบ Safety Device ทุกจุด
  • Commissioning Report
  1. Annual Inspection (ประจำปี)
  • ตรวจสอบโดยวิศวกรอิสระที่ได้รับการรับรอง
  • Load Test และ Safety Device Test
  • ออก Certificate of Inspection ประจำปี
  • เก็บไว้เป็น Record ตลอดอายุเครน



เอกสารที่ต้องมีสำหรับเครน Power Plant

เอกสารที่ต้องส่งมอบพร้อมเครน (Delivery Documents):

  • Design Calculation Report — การคำนวณโครงสร้างทั้งหมด
  • As-built Drawing — แบบจริงหลังติดตั้งเสร็จ
  • Electrical Wiring Diagram — ผังวงจรไฟฟ้าครบถ้วน
  • Operations & Maintenance Manual — ภาษาไทยและอังกฤษ
  • Spare Parts List พร้อม Part Number และ Supplier
  • Material Certificates — ใบรับรองวัสดุโครงสร้าง
  • Weld Inspection Report — ผลการตรวจรอยเชื่อม
  • Factory Test Report — ผลการทดสอบที่โรงงานผู้ผลิต
  • Commissioning Report — ผลการทดสอบที่หน้างาน
  • Third-Party Design Certificate — ใบรับรองจาก TÜV / BV / Lloyd’s

ข้อผิดพลาดที่ต้องระวังในการจัดหาเครน Power Plant

  1. เลือก Duty Class ต่ำเกินไป M5 อาจฟังดู “เพียงพอ” แต่ใน Power Plant ที่ Maintenance ทุก 3-5 ปี เครนต้องทำงานได้ 100% ทุกครั้ง M7-M8 คือค่าต่ำสุดที่ยอมรับได้
  2. ไม่ระบุมาตรฐานใน TOR (Terms of Reference) TOR ที่ไม่ชัดเจนทำให้ผู้ขายเสนอเครนมาตรฐานต่ำในราคาถูก แต่ไม่เหมาะกับการใช้งาน
  3. ไม่กำหนด Third-Party Inspection โครงการหลายแห่งตัดขั้นตอนนี้เพื่อประหยัดเงิน แต่ Third-Party Inspection เป็นเงื่อนไขหลักที่เจ้าของโรงไฟฟ้ามักกำหนด และช่วยรับประกันคุณภาพ
  4. ไม่มี Spare Parts ในสัญญา เครนที่ไม่มีอะไหล่สำรองสำคัญที่ส่งมอบพร้อมกัน อาจทำให้รอนานเมื่อต้องซ่อม



คำถามที่พบบ่อย (FAQ)

Q: เครน Power Plant ต่างจากเครนโรงงานทั่วไปแบบ Overhead Crane ปกติยังไง? A: โครงสร้างเหมือนกัน แต่ต่างในมาตรฐานวัสดุ Duty Class (M7-M8 vs M3-M5) ระบบ Brake แบบ Redundant ความทนทานต่อสภาพแวดล้อม และเอกสารรับรองที่ต้องครบกว่ามาก

Q: TÜV / Bureau Veritas ตรวจสอบอะไรบ้างสำหรับเครน Power Plant? A: ตรวจสอบ Design Calculation ว่าถูกต้องตามมาตรฐาน ทดสอบ Load Test ที่โรงงานผู้ผลิต และออก Certificate ว่าเป็นไปตามมาตรฐานที่กำหนด

Q: ONVALLA มีประสบการณ์งาน Power Plant ไหม? A: ใช่ ONVALLA มีประสบการณ์ออกแบบและติดตั้งเครนสำหรับโรงงานพลังงาน พร้อมทีมวิศวกรที่เชี่ยวชาญด้าน FEM Standard และ Third-Party Certification ดูรายละเอียดที่ onvalla.com

Q: ค่าใช้จ่าย Third-Party Inspection โดยประมาณเท่าไหร่? A: ขึ้นอยู่กับ Scope และหน่วยงานที่เลือก โดยทั่วไปอยู่ที่ 2-5% ของมูลค่าเครน ถือว่าคุ้มมากเมื่อเทียบกับความเสี่ยงที่ป้องกันได้
Q: เครน Power Plant ต้องตรวจสอบประจำปีตามกฎหมายไทยไหม? A: ใช่ ตามกฎกระทรวงว่าด้วยความปลอดภัยเกี่ยวกับเครน เครนทุกขนาดที่ยกได้ตั้งแต่ 1 ตันขึ้นไปต้องตรวจสอบประจำปี โดยวิศวกรที่ได้รับอนุญาต
